LAN 350 (F/UTP) - Kabel za prijenos podataka u lokalnim mrežama s centralnim elementom i zaslonom, kategorije 6




Opis proizvoda

Primjena:Kod horizontalnog ožičenja kao instalacijski kabel za polaganje u kabelske kanale i cijevi unutar telekomunikacijske opreme i sustava podataka do 350 Mhz. Vrlo lako instaliranje jer zbog centralnog elementa nisu potrebni individualni zasloni.  Područje primjene: 10Base-T, 100 Base-T, 1000 Base-T, CDDI/TPDDI, ISDN, ATM 155 Mbit/s, TP-PMD 125 Mbit/s, Token Ring 4/16 Mbit/s.

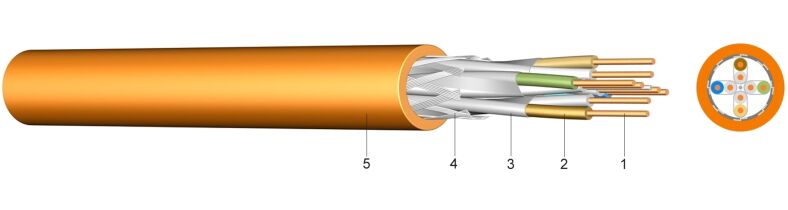

Konstrukcija:1.... goli puni bakreni vodič, Ø 0,55mm (AWG 24/1)
2.... izolacija žila SFS polietilenom
3.... sloj plastične folije
4.... plastikom prevučena aluminijska folija
5.... PVC-plašt ili bezhalogeni plašt
Standardi:ISO/IEC 11801 2. izdanjeEN 50173-1TIA/EIA 568-B.2IEC 61156-5EN 50288-5-1

Tehnički podaci

Temperaturni rasponpri savijanju0°C do +60°CRadijus sav.pod naponom8,0 x Ø
Otpor petlje[Ohm/100m]19Radijus sav.bez napona4,0 x Ø
Kapacitetmax.[nF/100m]50
Nom.brzina rasprostiranjaNVP nom.77,0
Prigušenje1-100 MHz[Ohm]100,0 +/- 22
Otpor sprege1-100 MHz[mOhm/m]10
Kapacitivna sprega (f=800Hz)K<100[pF/100m]150
Otpor izolacije[GOhm/m]>5
Ispitni napon pri 50 Hz[VAC]700
Frekvencija [MHz]Prigušenje [dB/100m]Next [dB] NN ACR [dB] Povratni gubici RL [dB]
 nom.*max. KAT 6nom.*min. KAT 6nom.*min. KAT 6nom.*min. KAT 6
11,82,1786676,2-2220,0
43,43,8746570,6-2523,1
105,46,0706064,6-2825,0
166,97,6655658,1-2825,0
207,88,5625554,2-2825,0
31,259,810,8585248,2-2723,6
62,513,815,5554741,2-2621,5
10017,519,9524434,5-2520,1
15521,825,3504128,2-2518,8
20024,929,2484023,1-2418,0
25027,533,0453817,5-2417,3
30029,5-43-13,5-22-
35033,0-41-8,0-21-
* Kategorija 6 – vrijednosti prema ISO / IEC 11801, EN 50173, EN 50288-2-1
* Kategorija 6 – vrijednosti prema TIA / EIA - 568-A-5
Broj parica i nominalne dimenzije AWG Nr.Udio bakra kg/kmVanjski promjer cca mmPožarno opter. kWh/mVlačna sila NTežina cca kg/km
4 x 2 x AWG 24 FRNC22,087,50,2110054

Naziv: LAN 350 CAT 6
