H05VVC4V5-K UL/CSA - PVC Signalni kabel s bakrenim opletom, otporan na ulja, s UL i CSA Odobrenjem ( UL-Style 2587 )
Opis proizvoda
| Primjena: | Pogodan za suhe, vlažne i mokre prostore ali ne i na otvorenom. Koristi se kao ekranizirani priključni i spojni kabel u upravljačkoj, mjernoj i signalnoj tehnologiji. Bakreni oplet poboljšava zaštitu od vanjskih smetnji, poput elektromagnetskih polja i ometanja signala. Pogodan kao signalni i impulsni kabel za upravljanje i kontrolu industrijskih pogona, postrojenja i radnih procesa. |

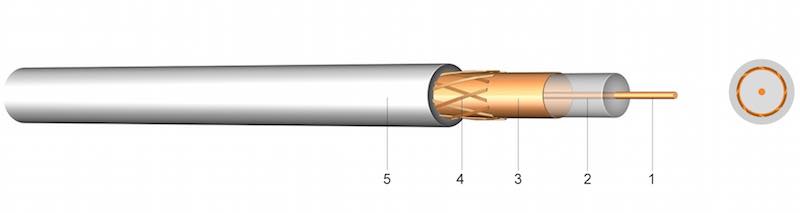

| Konstrukcija: | 1.... finožični použeni goli bakreni vodič
2.... izolacija žila od polivinil klorida (PVC) 3.... unutarnji plašt od specijalnog polivinil klorida (PVC) 4.... oplet od pokositrenih okruglih žica 5.... vanjski plašt od specijalnog polivinil klorida (PVC), sivi |
| Informacije: | 0,50 mm² približno ekvivalentan AWG 20 ( 0,519mm²)0,75 mm² približno ekvivalentan AWG 18 ( 0,823mm²)1,00 mm² približno ekvivalentan AWG 17 ( 1,040mm²)1,50 mm² približno ekvivalentan AWG 15 ( 1,650mm²)2,50 mm² približno ekvivalentan AWG 13 ( 2,630mm²) |
| Standardi: | DIN VDE 0281-13, HD 21.13.S1UL/CSA (UL-Style 2587)DIN EN 60228 klasa 5 (konstrukcija)Identifikacija žila: 1 žila zeleno/žuta, ostale žile crne s brojkama |
Tehnički podaci
| Nominalni napon Uo/U | [V] | 600 Volt | |
| Ispitni napon | [V]AC | 3000 | |
| Temperaturni raspon | pri savijanju | -5°C do +90°C | |
| fiksno ugrađen | -40°C do +90°C | ||
| Radna temperatura | kratki spoj | °C | 150 |
| Trajanje kratkog spoja | max. | [sek] | 5 |
| Radijus savijanja | jednokratno / fiksno | x promjer | 12,5 |
| pri savijanju | x promjer | 15,0 | |
| Otporan na ulja | standard | EN 60811-2-1 | |
| Zapaljivost | standard | EN 60332-1-2 | |
| Otpor izolacije | min. | [MOhm/km] | 20 |
| Broj žila i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Vanjski promjer mm | Težina cca kg/km |
| 3 G 0,75 | 53 | 24 x 0,21 | 8,8 | 125 |
| 4 G 0,75 | 66 | 24 x 0,21 | 9,6 | 147 |
| 5 G 0,75 | 82 | 24 x 0,21 | 10,3 | 172 |
| Broj žila i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Vanjski promjer mm | Težina cca kg/km |
| 7 G 0,75 | 107,52 | 24 x 0,21 | 12,2 | 235 |
| 12 G 0,75 | 161,28 | 24 x 0,21 | 14,5 | 354 |
| 18 G 0,75 | 219,84 | 24 x 0,21 | 16,9 | 478 |
| 3 G 1 | 74,88 | 32 x 0,21 | 9,3 | 140 |
| 4 G 1 | 86,40 | 32 x 0,21 | 9,9 | 165 |
| 5 G 1 | 101,76 | 32 x 0,21 | 10,9 | 195 |
| 7 G 1 | 126,72 | 32 x 0,21 | 12,9 | 271 |
| 12 G 1 | 193,92 | 32 x 0,21 | 15,4 | 405 |
| 18 G 1 | 264,96 | 32 x 0,21 | 17,7 | 548 |
| 3 G 1,5 | 95,04 | 30 x 0,26 | 10,4 | 180 |
| 4 G 1,5 | 116,16 | 30 x 0,26 | 11,3 | 217 |
| 5 G 1,5 | 129,60 | 30 x 0,26 | 12,6 | 267 |
| 7 G 1,5 | 168,00 | 30 x 0,26 | 14,9 | 379 |
| 12 G 1,5 | 254,40 | 30 x 0,26 | 17,6 | 538 |
| 18 G 1,5 | 384,00 | 30 x 0,26 | 20,5 | 743 |
| 3 G 2,5 | 147,84 | 50 x 0,26 | 12,0 | 246 |
| 4 G 2,5 | 163,20 | 50 x 0,26 | 13,3 | 316 |
| 5 G 2,5 | 199,68 | 50 x 0,26 | 14,6 | 383 |
