(N)YM(ST)-J - PVC-om oplašteni kabel sa zaslonom Bio kabel
Opis proizvoda
| Primjena: | Pogodan na mjestima gdje je potrebno učinkovito ograničavanje elektro-magnetskih smetnji, za instaliranje u suhim, vlažnim i mokrim prostorima. Nije pogodan za direktno polaganje na otvorenom ili u betonu. Nije pogodan u područjima gdje postoji opasnost od eksplozije. |

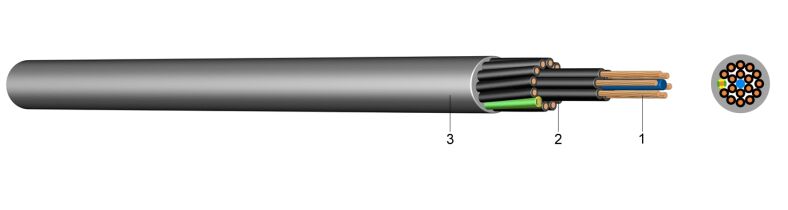

| Konstrukcija: | 1.... puni goli bakreni vodič
2.... PVC izolacija 3.... zaslon od plastikom prevučene aluminijske trake s pokositrenom odvodnom žicom 4.... PVC vanjski plašt, sivi |
| Standardi: | prilagođen standardu DIN VDE 250-204DIN EN 60228 klasa 1 (konstrukcija)HD 308 S2 (identifikacija žila) |
Tehnički podaci
| Nominalni napon Uo/U | [V] | 300 / 500 Volt | |
| Ispitni napon | [V]AC | 2000 | |
| Temperaturni raspon | pri savijanju | +5°C do +70°C | |
| Radna temperatura | kratki spoj | °C | 160 |
| Trajanje kratkog spoja | max. | [sek] | 5 |
| Zapaljivost | standard | EN 60332-1-2 |
| Broj žila i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Vanjski promjer cca mm | Požarno opter. kWh/m | Težina cca kg/km |
| 3 x 1,5 / 1,5 | 52,80 | 1 x 1,38 | 10,5 | 0,44 | 140 |
| 4 x 1,5 / 1,5 | 65,28 | 1 x 1,38 | 11,5 | 0,53 | 188 |
| 5 x 1,5 / 1,5 | 79,68 | 1 x 1,38 | 12,0 | 0,58 | 216 |
| 7 x 1,5 / 1,5 | 108,48 | 1 x 1,38 | 13,0 | 0,67 | 263 |
| 3 x 2,5 / 1,5 | 79,68 | 1 x 1,78 | 12,0 | 0,58 | 214 |
| 5 x 2,5 / 1,5 | 127,68 | 1 x 1,78 | 13,5 | 0,75 | 300 |
