NYY - PVC-om izolirani energetski kabel 0,6/1kV jedno- i višežilni




Opis proizvoda

Primjena:Ovaj energetski kabel je pogodan za fiksne instalacije, prvenstveno u kabelskim kanalima, u zatvorenom prostoru, na otvorenom, u vodi ili pod zemljom, ako se ne očekuje nikakvo mehaničko oštećenje.

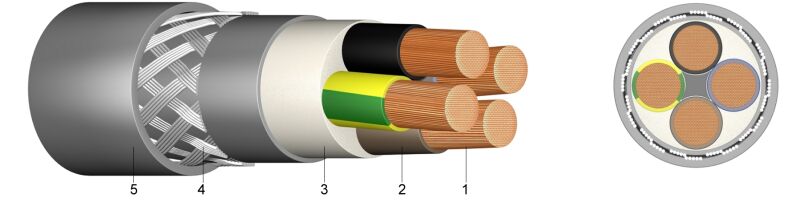

Konstrukcija:1.... puni (RE) ili použeni (RM/SM) goli bakreni vodič
2.... izolacija žila od polivinil klorida (PVC)
3.... žile omotane PVC-om ili trakom
4.... vanjski plašt od polivinil klorida (PVC), crni, otporan na UV zrake
Informacije:temperatura kratkog spoja na vodiču (max. 5 sek.)<=300mm² --> 160°C >300mm² --> 140°C
Standardi:DIN VDE 0276-603HD 603 S1:1994 + A2:2003DIN EN 60228 klasa 1 i 2 (konstrukcija)HD 308 S2 (identifikacija žila)

Tehnički podaci

Nominalni napon Uo/U[V]600 / 1000 Volt
Ispitni napon[V]AC4000
Temperaturni rasponpri savijanju- 5°C do +70°C
fiksno ugrađen-20°C do +70°C
Radijus savijanjajednožilna izvedbax promjer15
višežilna izvedbax promjer12
ZapaljivoststandardEN 60332-1-2
Broj žila i nominalni presjek mm²Udio bakra kg/kmVanjski promjer cca mmTežina cca kg/kmStrujno opterećenje u zemlji AStrujno opterećenje u zraku A
1 x 4 RE38,40 81205037
1 x 6 RE57,60 91316247
1 x 10 RE96,00101718364
1 x 16 RE153,601123310784
1 x 25 RM240,0012370138114
1 x 35 RM336,0014480164139
1 x 50 RM480,0016640195169
1 x 70 RM672,0017850238213
1 x 95 RM912,00191.120286264
1 x 120 RM1.152,00211.375325307
1 x 150 RM1.440,00231.660365352
1 x 185 RM1.776,00252.050413406
1 x 240 RM2.304,00282.634479483
1 x 300 RM2.880,00303.295541557
Broj žila i nominalni presjek mm²Udio bakra kg/kmVanjski promjer cca mmTežina cca kg/kmStrujno opterećenje u zemlji AStrujno opterećenje u zraku A
1 x 400 RM4.00032  4.231614646
1 x 500 RM5.000345.284693747
1 x 63 RM 6.30042 6.850777858
2 x 1,5 RE30112202720
2 x 2,5 RE50122673625
2 x 4 RE80143424734
2 x 6 RE120154125943
2 x 10 RE200165107959
2 x 16 RM3201867010279
3 x 1,5 RE45132442720
3 x 2,5 RE75142943625
3 x 4 RE120163934734
3 x 6 RE180174815943
3 x 10 RE300186457959
3 x 16 RE4802087210279
3 x 16 RM4802087210279
3 x 25 RM750251.350133106
3 x 35 SM1.050251.460159129
3 x 50 SM1.500291.750188157
3 x 70 SM2.100322.400232199
3 x 95 SM2.850353.560280246
3 x 120 SM3.600384.310318285
3 x 150 SM4.500425.310359326
3 x 185 SM5.550476.630406374
3 x 240 SM7.200538.480473445
3 x 25/16 RM/RE910251.513133106
3 x 35/16 SM/RE1.210271.804159129
3 x 50/25 SM/RM1.750312.349188157
3 x 70/ 35 SM2.450353.117232199
3 x 95/ 50 SM3.350394.167280246
3 x 120/ 70 SM4.300445.190318285
3 x 150/ 70 SM5.200476.161359326
3 x 185/ 95 SM6.500537.673406374
3 x 240/120 SM8.400599.850473445
3 x 300/150 SM10.5006511.900535511
4 x 1,5 RE60142782720
4 x 2,5 RE100153403625
4 x 4 RE160174604734
4 x 6 RE240185705943
4 x 10 RE400207757959
4 x 10 RM400207757959
4 x 16 RE640221.07210279
4 x 16 RM640221.07210279
4 x 25 RM1.000271.632133106
4 x 35 SM1.400271.959159129
4 x 50 SM2.000322.595188157
4 x 70 SM2.800363.488232199
4 x 95 SM3.800414.637280246
4 x 120 SM4.800435.689318285
4 x 150 SM6.000496.973359326
4 x 185 SM7.400548.663406374
4 x 240 SM9.6006011.140473445
Broj žila i nominalni presjek mm²Udio bakra kg/kmVanjski promjer cca mmTežina cca kg/kmStrujno opterećenje u zemlji AStrujno opterećenje u zraku A
5 x 1,5 RE72,0015317**
5 x 2,5 RE120,0016391**
5 x 4 RE192,0018537**
5 x 6 RE288,0019672**
5 x 10 RE480,0021921**
5 x 10 RM480,0021921**
5 x 16 RE768,00241.294**
5 x 16 RM768,00241.294**
5 x 25 RM1.200,00292.004**
5 x 35 RM1.680,00302.575**
5 x 50 RM2.400,00363.193**
5 x 70 RM3.360,00404.722**
5 x 95 RM4.560,00466.393**
5 x 120 RM5.760,00507.095**
5 x 150 RM7.200,00598.240**
7 x 1,5 RE100,8016376**
10 x 1,5 RE144,0019495**
12 x 1,5 RE172,8018440**
14 x 1,5 RE201,6020494**
16 x 1,5 RE230,4021600**
19 x 1,5 RE273,6022614**
21 x 1,5 RE302,4023700**
24 x 1,5 RE345,6024769**
30 x 1,5 RE432,0026918**
40 x 1,5 RE576,00291.250**
7 x 2,5 RE168,0017472**
10 x 2,5 RE240,0020530**
12 x 2,5 RE288,0021578**
14 x 2,5 RE336,0022680**
16 x 2,5 RE384,0023750**
19 x 2,5 RE456,0024870**
21 x 2,5 RE504,0025900**
24 x 2,5 RE576,00261.035**
30 x 2,5 RE720,00281.300**
40 x 2,5 RE960,00311.700**
7 x 4 RE268,8018600**
7 x 6 RE403,2020760**
7 x 10 RE672,00221.080**
(N)YY- fino nasukane
1 x 35 RF336,0016518164139
1 x 50 RF480,0018693195169
1 x 70 RF672,0019863238213
1 x 120 RF1.152,00221.378325307
1 x 150 RF1.440,00241.645365352
1 x 185 RF1.776,00261.985413406
1 x 240 RF2.304,00292.569479483
1 x 300 RF2.880,00343.296541557
* Strujno opterećenje kabela ovisi o broju žila pod opterećenjem (vidi DIN VDE 0276-627)
