90 E/N/P/C - PVC-om izolirani kompenzacijski i termički kabel
Opis proizvoda
| Primjena: | Ovi kabeli su pogodni za instaliranje u suhim, vlažnim i mokrim prostorima kao kabeli za mjerenje temperature u područjima kao što su postrojenja za preradu plastike, izrada industrijskih peći kao i visokih peći u industriji čelika. Kompenzacijski i termički kabeli izolirani PVC-om, staklenim nitima i nadomjestkom azbesta nisu pogodni za korištenje na otvorenom osim PVC-om oplaštenog punog vodiča koji se može koristiti i za polaganje u zemlju. |

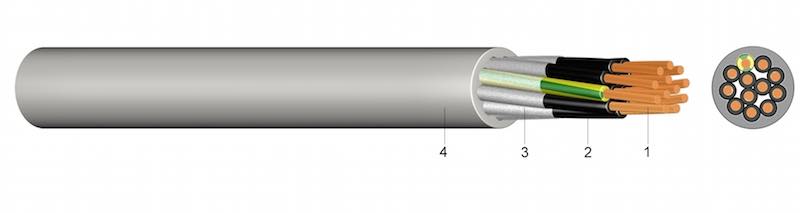

| Konstrukcija: | 1.... puni ili finožični použeni vodič materijal vodiča ovisi o vrsti elemenata 2.... izolacija žila od polivinil klorida (PVC) 3.... vanjski plašt od polivinil klorida (PVC) |
| Standardi: | IEC 60584 (identifikacija žila)Identifikaciju žila i temperaturne raspone skinuti sa: www.meinhart.at/service/download |
Tehnički podaci
| Temperaturni raspon | pri savijanju | -5°C do +70°C | |
| fiksno ugrađen | -25°C do +70°C | ||
| Zapaljivost | standard | EN 60332-1-2 |
| Tip Broj žila Presjek mm² | Materijali prema DIN 60584 | za termički par | Konstr. vodiča pribl.vrijed. mm | Oblik | Vanjski promjer cca mm | Težina cca kg/km |
| 90E 9L 2 x 1,5 | Fe-CuNi | Tip L | 48 x 0,20 | okrugli | 7,0 | 79 |
| 90N 9L 2 x 1,5 | SoNiCr-SoNi | Tip K | 48 x 0,20 | okrugli | 7,0 | 79 |
| 90P 9L 2 x 1,5 | SoPtRh-SoPt | Tip S | 48 x 0,20 | okrugli | 7,0 | 79 |
| 90C 9L 2 x 1,5 | Cu-CuNi | Tip U | 48 x 0,20 | okrugli | 7,0 | 79 |
| 90E 9L 2 x 0,22 | Fe-CuNi | Tip L | 7 x 0,20 | okrugli | 4,0 | 22 |
| 90N 9L 2 x 0,22 | SoNiCr-SoNi | Tip K | 7 x 0,20 | okrugli | 4,0 | 22 |
| 90P 9L 2 x 0,22 | SoPtRh-SoPt | Tip S | 7 x 0,20 | okrugli | 4,0 | 22 |
| 90C 9L 2 x 0,22 | Cu-CuNi | Tip U | 7 x 0,20 | okrugli | 4,0 | 22 |
| 90E 12L 2 x 1,5 | Fe-CuNi | Tip L | 48 x 0,20 | ovalni | 4,3 x 7,0 | 69 |
| 90N 12L 2 x 1,5 | SoNiCr-SoNi | Tip K | 48 x 0,20 | ovalni | 4,3 x 7,0 | 69 |
| 90P 12L 2 x 1,5 | SoPtRh-SoPt | Tip S | 48 x 0,20 | ovalni | 4,3 x 7,0 | 69 |
| 90C 12L 2 x 1,5 | Cu-CuNi | Tip U | 48 x 0,20 | ovalni | 4,3 x 7,0 | 69 |
| 90E 12D 2 x 1,5 | Fe-CuNi | Tip L | 1 x 1,38 | ovalni | 4,2 x 6,8 | 61 |
| 90N 12D 2 x 1,5 | SoNiCr-SoNi | Tip K | 1 x 1,38 | ovalni | 4,2 x 6,8 | 61 |
| 90P 12D 2 x 1,5 | SoPtRh-SoPt | Tip S | 1 x 1,38 | ovalni | 4,2 x 6,8 | 61 |
| 90C 12D 2 x 1,5 | Cu-CuNi | Tip U | 1 x 1,38 | ovalni | 4,2 x 6,8 | 61 |
| Tip Broj žila Presjek mm² | Materijali prema DIN 60584 | za termički par | Konstr. vodiča pribl.vrijed. mm | Oblik | Vanjski promjer cca mm | Težina cca kg/km |
| 90. 9-4L 4 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 8,1 | 119 | |
| 90. 9-6L 6 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 10,1 | 184 | |
| 90. 9-12L 12 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 13,2 | 312 | |
| 90. 9-16L 16 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 15,1 | 419 | |
| 90. 9-20L 20 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 16,7 | 520 | |
| 90. 9-24L 24 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 19,0 | 614 | |
| 90. 9-32L 32 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 20,9 | 793 | |
| 90. 9-36L 36 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 22,1 | 904 | |
| 90. 9-40L 40 x 1,5 | E / N / P / C | 48 x 0,20 | okrugli | 24,1 | 1.032 |
Daljnji presjeci i broj žila kao i standardi i izvedbe na upit
Naziv: 90 E/N/P/C izoliran PVC-om
