LiYCY TP - Parični elektronički upravljački kabel s pokositrenim bakrenim opletom
Opis proizvoda
| Primjena: | Instalira se u suhim i vlažnim prostorima kao priključni i spojni kabel u upravljačkoj, mjernoj i regulacijskoj tehnologiji. |

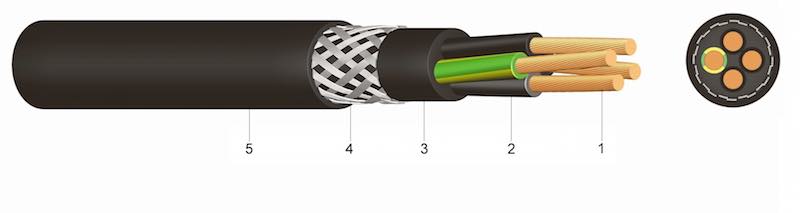

| Konstrukcija: | 1.... finožični použeni goli bakreni vodič
2.... izolacija žila od polivinil klorida (PVC) 3.... sloj plastične folije 4.... oplet od pokositrenih bakrenih žica 5.... vanjski plašt od polivinil klorida (PVC), sivi |
| Informacije: | Vršni radni napon [V]:0,14 mm² ... 350 Volt svi ostali ... 500 VoltIspitni napon [VAC]:0,14 mm² ... 800 Volt svi ostali ... 1.200 Volt Prigušenje pri 800 Hz :0,14mm² ..... pribl. 2,3 db/km0,25mm² ..... pribl. 1,9 dB/km0,34mm² ..... pribl. 1,5 dB/km0,50mm² ..... pribl. 1,3 dB/km0,75mm² ..... pribl. 1,1 dB/km |
| Standardi: | prilagođen standardu DIN VDE 0812DIN EN 60228 klasa 5 (konstrukcija)DIN 47100 ili tvornički standard (identifikacija žila) |
Tehnički podaci
| Temperaturni raspon | pri savijanju | -5°C do +50°C | |
| fiksno ugrađen | -40°C do +80°C | ||
| Radijus savijanja | pri savijanju | x promjer | 10 |
| Zapaljivost | standard | EN 60332-1-2 | |
| Otpor izolacije | min. | [MOhm/km] | 100 |
| Radni kapacitet | max. | [nF/km] | 120 |
| Broj parica i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Otpor petlje vodiča Ohm/km | Vanjski promjer cca mm | Težina cca kg/km |
| 2 x 2 x 0,14 | 23,04 | 18 x 0,10 | 276,0 | 5,8 | 34 |
| 3 x 2 x 0,14 | 25,92 | 18 x 0,10 | 276,0 | 6,2 | 43 |
| 4 x 2 x 0,14 | 39,36 | 18 x 0,10 | 276,0 | 6,8 | 50 |
| 5 x 2 x 0,14 | 44,16 | 18 x 0,10 | 276,0 | 7,7 | 70 |
| 6 x 2 x 0,14 | 51,84 | 18 x 0,10 | 276,0 | 7,9 | 81 |
| 8 x 2 x 0,14 | 56,64 | 18 x 0,10 | 276,0 | 8,6 | 93 |
| Broj parica i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Otpor petlje vodiča Ohm/km | Vanjski promjer cca mm | Težina cca kg/km |
| 10 x 2 x 0,14 | 65,28 | 18 x 0,10 | 276,0 | 9,5 | 115 |
| 12 x 2 x 0,14 | 78,72 | 18 x 0,10 | 276,0 | 9,9 | 125 |
| 16 x 2 x 0,14 | 93,12 | 18 x 0,10 | 276,0 | 11,2 | 148 |
| 2 x 2 x 0,25 | 27,84 | 14 x 0,16 | 151,0 | 6,6 | 46 |
| 3 x 2 x 0,25 | 42,24 | 14 x 0,16 | 151,0 | 7,0 | 64 |
| 4 x 2 x 0,25 | 54,72 | 14 x 0,16 | 151,0 | 7,6 | 73 |
| 5 x 2 x 0,25 | 60,48 | 14 x 0,16 | 151,0 | 8,4 | 88 |
| 6 x 2 x 0,25 | 69,12 | 14 x 0,16 | 151,0 | 8,6 | 98 |
| 8 x 2 x 0,25 | 76,80 | 14 x 0,16 | 151,0 | 9,4 | 118 |
| 10 x 2 x 0,25 | 110,40 | 14 x 0,16 | 151,0 | 10,7 | 165 |
| 2 x 2 x 0,34 | 43,20 | 19 x 0,16 | 115,0 | 7,5 | 64 |
| 3 x 2 x 0,34 | 51,84 | 19 x 0,16 | 115,0 | 7,9 | 86 |
| 4 x 2 x 0,34 | 64,32 | 19 x 0,16 | 115,0 | 8,5 | 113 |
| 2 x 2 x 0,5 | 53,76 | 16 x 0,21 | 75,6 | 8,2 | 75 |
| 3 x 2 x 0,5 | 73,92 | 16 x 0,21 | 75,6 | 8,7 | 98 |
| 4 x 2 x 0,5 | 91,20 | 16 x 0,21 | 75,6 | 9,3 | 123 |
| 6 x 2 x 0,5 | 120,00 | 16 x 0,21 | 75,6 | 10,8 | 162 |
| 8 x 2 x 0,5 | 144,00 | 16 x 0,21 | 75,6 | 11,8 | 190 |
| 12 x 2 x 0,5 | 198,72 | 16 x 0,21 | 75,6 | 14,0 | 342 |
| 2 x 2 x 0,75 | 65,28 | 24 x 0,21 | 50,6 | 8,6 | 106 |
| 3 x 2 x 0,75 | 84,48 | 24 x 0,21 | 50,6 | 9,5 | 140 |
| 4 x 2 x 0,75 | 119,04 | 24 x 0,21 | 50,6 | 10,8 | 179 |
| 6 x 2 x 0,75 | 145,92 | 24 x 0,21 | 50,6 | 12,5 | 246 |
| 8 x 2 x 0,75 | 180,48 | 24 x 0,21 | 50,6 | 14,6 | 300 |
| 12 x 2 x 0,75 | 265,92 | 24 x 0,21 | 50,6 | 17,8 | 433 |
| 16 x 2 x 0,75 | 330,24 | 24 x 0,21 | 50,6 | 18,7 | 564 |
