F-YAY - Instalacijski kabel za telekomunikacijske sustave
Opis proizvoda
| Primjena: | Pogodni su za fiksne instalacije u zatvorenom prostoru i koriste se za telekomunikacijske svrhe. |

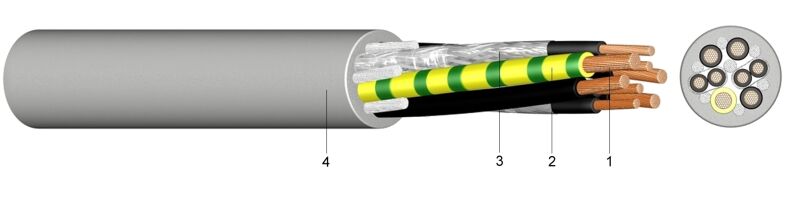

| Konstrukcija: | 1.... puni goli bakreni vodič Ø 0,6/0,8mm
2.... izolacija žila od polivinil klorida (PVC) 3.... sloj plastične folije s bakrenom odvodnom žicom 4.... statički zaslon od plastikom prevučene aluminijske folije 5.... vanjski plašt od polivinil klorida (PVC), sivi |
| Informacije: | otpor petlje vodiča:žila-Ø 0,6mm ..... <135,8 Ohm/kmžila-Ø 0,8mm ..... < 73,2 Ohm/km |
| Standardi: | prema ÖVE K35 - 1997 (identifikacija žila)standard zapaljivosti EN 60332-1-2 i 2-2 |
Tehnički podaci
| Vršni radni napon | [V] | 200 Veff / 300 Volt | |
| Ispitni napon pri 50 Hz | žila / žila | [V]AC | 500 |
| žila / zaslon | [V]AC | 2000 | |
| Temperaturni raspon | pri savijanju | - 5°C do +50°C | |
| fiksno ugrađen | -30°C do +70°C | ||
| Radijus savijanja | pri savijanju | x promjer | 15 |
| Otpor izolacije | min. | [MOhm/km] | 500 |
| Radni kapacitet | max. | [nF/km] | 100 |
| Kapacitivna asimetrija 100m | max | [pF] | 500 |
| Broj parica i nominalni promjer vodiča mm | Udio bakra kg/km | Debljina izolacije mm | Vanjski promjer cca mm | Težina cca kg/km |
| 2 x 2 x 0,6 | 12,48 | 1,0 | 5,2 | 36 |
| 3 x 2 x 0,6 | 18,24 | 1,0 | 5,7 | 44 |
| 5 x 2 x 0,6 | 28,80 | 1,0 | 6,6 | 65 |
| 6 x 2 x 0,6 | 34,56 | 1,0 | 7,1 | 70 |
| 10 x 2 x 0,6 | 56,64 | 1,0 | 8,7 | 102 |
| 15 x 2 x 0,6 | 83,52 | 1,0 | 10,5 | 140 |
| 20 x 2 x 0,6 | 110,40 | 1,2 | 10,8 | 175 |
| 25 x 2 x 0,6 | 134,40 | 1,2 | 12,0 | 225 |
| 30 x 2 x 0,6 | 165,12 | 1,2 | 12,5 | 260 |
| 40 x 2 x 0,6 | 218,88 | 1,2 | 14,5 | 335 |
| 50 x 2 x 0,6 | 273,60 | 1,4 | 16,4 | 410 |
| 60 x 2 x 0,6 | 328,32 | 1,4 | 17,8 | 500 |
| 100 x 2 x 0,6 | 545,28 | 1,6 | 23,1 | 810 |
| Broj parica i nominalni promjer vodiča mm | Udio bakra kg/km | Debljina izolacije mm | Vanjski promjer cca mm | Težina cca kg/km |
| 2 x 2 x 0,8 | 20,16 | 1,0 | 7,1 | 56 |
| 3 x 2 x 0,8 | 30,72 | 1,0 | 7,4 | 69 |
| 5 x 2 x 0,8 | 49,92 | 1,0 | 8,8 | 101 |
| 6 x 2 x 0,8 | 59,52 | 1,0 | 10,2 | 140 |
| 10 x 2 x 0,8 | 98,88 | 1,2 | 12,4 | 170 |
| 20 x 2 x 0,8 | 194,88 | 1,2 | 15,2 | 330 |
| 30 x 2 x 0,8 | 291,84 | 1,4 | 17,8 | 485 |
| 40 x 2 x 0,8 | 387,84 | 1,4 | 20,5 | 670 |
| 50 x 2 x 0,8 | 484,80 | 1,6 | 24,5 | 800 |
| 100 x 2 x 0,8 | 967,68 | 1,8 | 33,9 | 1.540 |
