H05V-K ( Ysf ) - PVC-om izolirani jednožilni vodič
Opis proizvoda
| Primjena: | Za zaštićene fiksne instalacije unutar aparata te u ili na rasvjetnim tijelima. Za instalacije u nadžbuknim i podžbuknim cijevima, ali samo za signalne uređaje. |

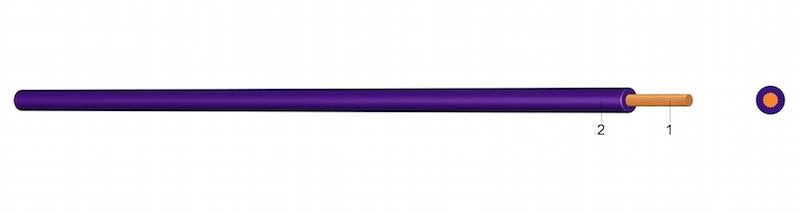

| Konstrukcija: | 1.... finožični použeni goli bakreni vodič
2.... PVC izolacija |
| Standardi: | DIN VDE 0281-3DIN EN 60228 klasa 5 (konstrukcija) |
Tehnički podaci
| Nominalni napon Uo/U | [V] | 300 / 500 Volt | |
| Ispitni napon | [V]AC | 2000 | |
| Temperaturni raspon | pri savijanju | +5°C do +70°C | |
| Radna temperatura | kratki spoj | °C | 160 |
| Trajanje kratkog spoja | max. | [sek] | 5 |
| Radijus savijanja | min. | x promjer | 4 |
| Zapaljivost | standard | EN 60332-1-2 |
| Nominalni presjek mm² | Boje | Udio bakra kg/km | Konstr. vodiča (pribl.vrijed.) mm | Vanjski promjer cca mm | Težina cca kg/km |
| jednobojan i žuto-zelen | |||||
| 0,50 | crn/pl/sm | 4,80 | 16 x 0,21 | 2,2 | 10,0 |
| žz/tpl/siv/ssiv/ljub/bij | 4,80 | 16 x 0,21 | 2,2 | 10,0 | |
| nar/zel/žut/crv/roz/pr | 4,80 | 16 x 0,21 | 2,2 | 10,0 | |
| 0,75 | crn/pl/sm | 7,20 | 24 x 0,21 | 2,4 | 12,0 |
| žz/tpl/spl/siv | 7,20 | 24 x 0,21 | 2,4 | 12,0 | |
| ljub/bij/nar/zel/crv | 7,20 | 24 x 0,21 | 2,4 | 12,0 | |
| 1 | crn/pl/sm | 9,60 | 32 x 0,21 | 2,6 | 14,0 |
| žz/tpl/spl/siv/ljub | 9,60 | 32 x 0,21 | 2,6 | 14,0 | |
| bij/nar/zel/žut/crv | 9,60 | 32 x 0,21 | 2,6 | 14,0 | |
| dvobojna konstrukcija | |||||
| 0,50 | plbij/crvbij/crvžut | 4,80 | 16 x 0,21 | 2,2 | 10,0 |
| crnžut/crnbij | 4,80 | 16 x 0,21 | 2,2 | 10,0 | |
| 0,75 | plcrv/plbij/bijsm | 7,20 | 24 x 0,21 | 2,4 | 12,0 |
| tplbij/crvbij/zelbij | 7,20 | 24 x 0,21 | 2,4 | 12,0 | |
| zelcrn/crvcrn | 7,20 | 24 x 0,21 | 2,4 | 12,0 | |
| 1 | plbij/crvbij/smbij | 9,60 | 32 x 0,21 | 2,6 | 14,0 |
| crbij/žutcrn/ljubcrn | 9,60 | 32 x 0,21 | 2,6 | 14,0 | |
| plcrn/smcrn/ljubbij | 4,80 | 32 x 0,21 | 2,6 | 14,0 |
